型号：DGZMG-07524/18-KPWCS
本产品为高速木工铣削五轴头专用电主轴，主要用于雕铣机或加工中心进行钻铣木材、塑料、铝和纤维板，请勿用于加工钢、石材、玻璃等材料。本主轴具有结构紧凑、重量轻、惯性小、振动低、噪声低等特点，可以实现高转速、高精度及高运转稳定性。
本产品内置内置三相变频异步高效电机，由变频器进行无级变速控制。另外，采用高强度铝制机体降低主轴重量，特殊设计的螺旋冷却水道能有效地降低主轴温升。
主轴振动小，加工表面效果更好。此外，主轴还具有功率大、扭矩大、偏摆小等优势。
特点
1、高精度：木工电主轴的轴端内孔全跳动≤0.002mm，主轴振动≤1.5mm/s，具有无与伦比的高精度的特性。
2、高转速：木工电主轴最高转速可达24,000rpm，满足高转速、高效率加工。
3、高配置：木工电主轴主轴标配德国松拉刀感应开关、测温传感器，可选配编码器等。
4、刀具接口多样性：木工电主轴采用HSK F63、A63、E50、E40等多种接口形式，满足客户的不同需求。
5、高承载与高刚性：主轴前端采用国际知名品牌陶瓷球轴承和优化的轴承跨距布局，确保主轴的高承载和高刚性。
6、个性化定制：木工电主轴可广泛用于各类木材、塑料和纤维板的雕铣加工和各类木工机床，还可根据客户特殊需求进行定制。
7、高效散热：特殊设计的螺旋冷却水道快速带走电机产生的热量，配合高强度高导热铝制机体，进一步降低主轴温升。
参数
| 主轴型号 | DGZMG-07524/18-KPWCS | |
| 转速 | 额定转速(rpm) | 12000 |
| 最高转速(rpm) | 24000 | |
| 功率 | 额定功率S1(kW) | 15 |
| 额定功率S6(kW) | 18 | |
| 扭矩 | 额定扭矩S1(Nm) | 12 |
| 额定扭矩S6(Nm) | 14 | |
| 最高电圧(V) | 380 | |
| 刀柄型号 | HSK F63 | |
| 换刀方式 | 自动换刀（气动） | |
| 拉刀形式 | 非浮动拉刀 | |
| 拉刀力(N) | 11000x(1±10%) | |
| 冷却介质 | 水冷 | |
| 润滑形式 | 油脂 | |
| 重量(kg) | ~31 | |
| 关键尺寸(mm) | D | 95 |
| D1 | 114 | |
| H | 156 | |
| H1 | 75 | |
| H2 | 75 | |
| B | 150 | |
| B1 | 134 | |
| L | 360.5 | |
| L1 | 45 | |
| N-S | 4-M8 | |

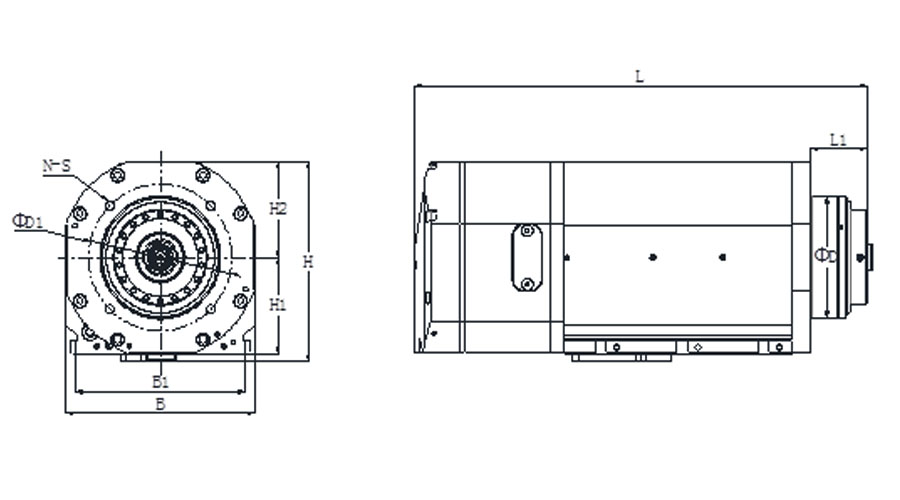

尺寸图
